| 기술명 | (2-10) 광대역 주파수 조향 위상 배열 안테나 | ||
|---|---|---|---|
| 기술완성도(TRL) | TRL5 | ||
| 주발명자 | 서성헌 | ||
| 출원번호 | 10-2022-0016995 | 출원일 | 2022-02-09 |
| 등록번호 | 10-2529887 | 등록일 | 2023-05-02 |
| 연구분야 | 플라즈마 진단연구 | ||
| 관련 특허번호 |
10-2022-0016995 10-2529887
|
||
| 기술개요 | • 입사 전파의 주파수에 따라 방사되는 전파 방향이 바뀌는 수동형 위상 배열 안테나에 관한 기술임. • 광대역 영역의 전자기파에 대해서 정면을 포함한 광범위 각도 영역에서 균일한 세기로 빔의 방사 각도를 조정할 수 있는 특성을 갖는 주파수 조향 위상 안테나를 제공함. |
||
| 기술적 개선점 | • 정면 방사 조건에서 반사파를 줄이기 위해 다중 구멍 방향성 결합기 구조를 통해 안테나의 각 채널과 공급기를 연결함. • 기존 수동 위상 배열 안테나는 안테나 정면으로는 산란계수(S11)가 0dB에 가까워 빔이 방사되기 어렵기 때문에 정면을 포함한 방사각도 영역에서는 빔의 세기가 불균일하고, 안테나 정면을 기준으로 사선으로만 빔이 방사되는 문제점이 있음. • 안테나와 공급기 간 결합기 구조를 개선하여 정면을 포함 모든 각도에서 같은 크기로 고르게 전파를 방사할 수 있음. |
||
| 시장전망 | • 세계 위상 배열 안테나 시장은 2023년 37억 달러 규모에서 연평균 11.5%로 성장하여 2027년에는 70억 달러에 이를 것으로 전망됨 • 위상 배열 안테나의 적용 분야는 군사용, 위성 통신용, 5G용, 상업용 등 다양한 분야에서 사용되고 있음. • 성장률 측면에서는, 승용차, 요트, 상업용 운송수단 및 선박을 포함한 광범위한 응용 분야에 서비스를 제공하는 상업용 위상 배열 안테나 시장이 가장 빠르게 성장할 것으로 예상됨 |
||

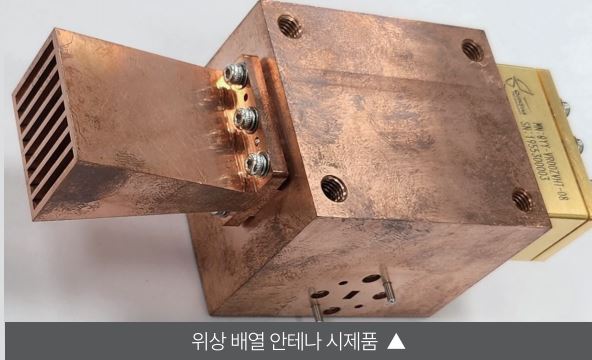

| 기술사진 및 설명1 |
 |
||

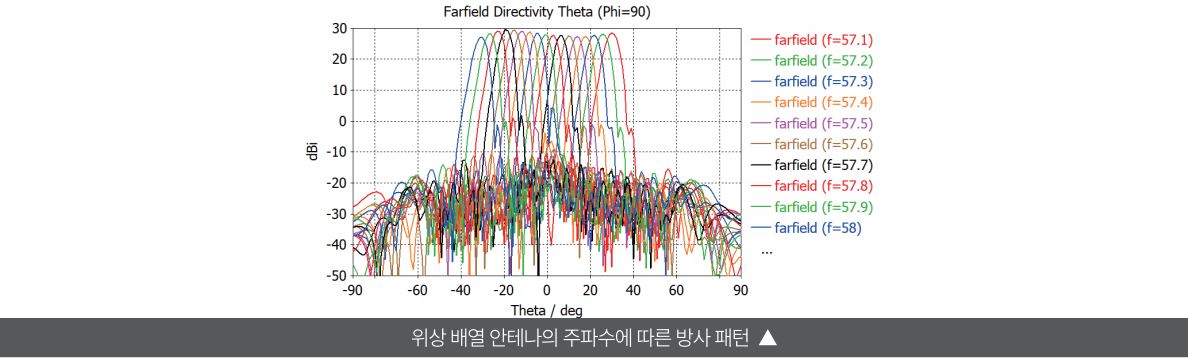

| 기술사진 및 설명2 |
 |
||

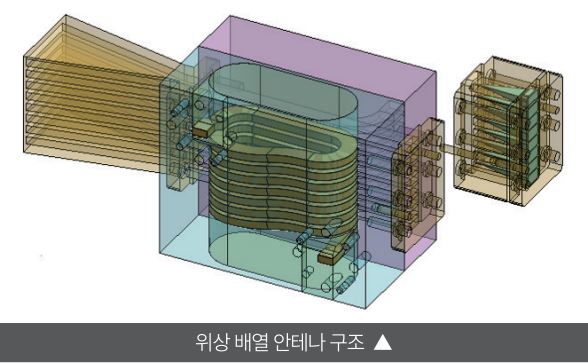

| 기술사진 및 설명3 |
 |
||
| 응용분야 | • 산업용/군수용 주파수 조향 위상 배열 안테나 • 플라즈마 밀도 섭동 측정 장치 • 기타 위상 배열 안테나 사용 분야 |
||
| 예상설비구축비용 | 설비 및 이전예상소요시간 |
||
| 참고 자료 |
(2-10)_광대역_주파수_조향_위상_배열_안테나.pdf
|
||
| 기술문의 | 성과확산실 안유섭 042-879-6235, yousub@kfe.re.kr | ||
